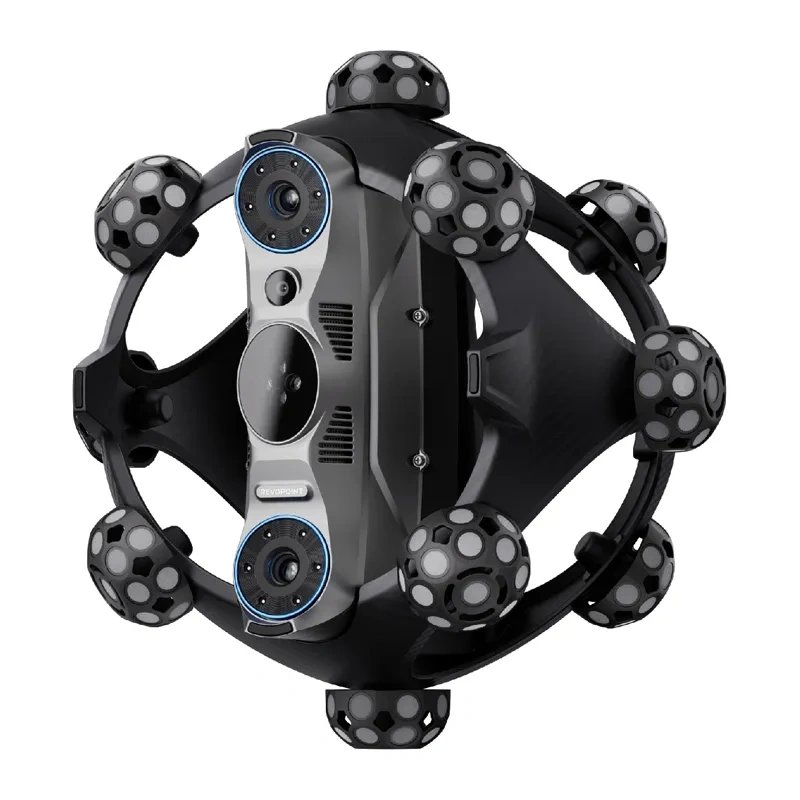

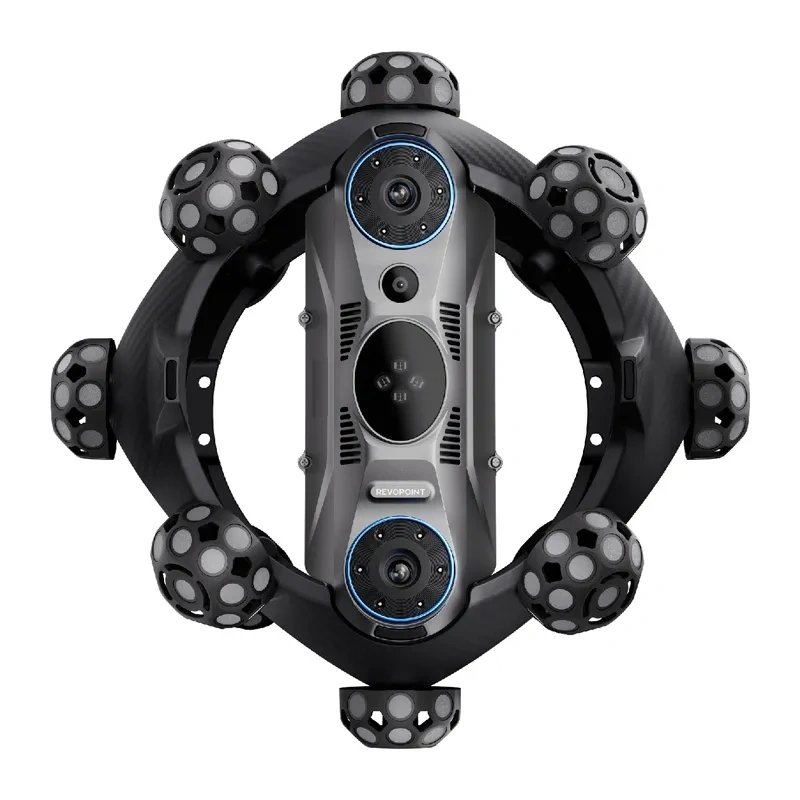

Оптический 3D-сканер Revopoint Trackit SR Standard
Revopoint Trackit SR — это оптический 3D-сканер с оптической системой трекинга без использования меток, поддерживающий беспроводную работу и три режима лазерного сканирования. Устройство весом 1 кг подходит для оцифровки как мелких деталей, так и крупногабаритных объектов.
Основные особенности
- Три режима работы: 30 перекрестных синих лазерных линий, 17 параллельных линий и 1 одиночная линия для глубоких отверстий
- Оптический трекинг без маркеров с объемной точностью 0,02 + 0,04 мм × L (м)
- Скорость сканирования до 2 000 000 точек в секунду и точность одного кадра 0,02 мм
- Беспроводная передача по Wi-Fi 6 и возможность работы на улице при освещенности до 100 000 люкс
- Программное обеспечение Revo Measure и Revo Track для измерений и постобработки в комплекте
| Производитель | Revopoint |
|---|---|
| Модель | Trackit SR Standard |
| Точность одного кадра | 0.02 mm |
| Максимальное расстояние между точками соединения | 0.05 mm |
| Максимальная скорость сканирования | 2,000,000 points per second |
| Источник света | Precision mode: 30 blue crosshair laser lines / Long-range mode: 17 blue parallel laser lines / Deep-hole mode: 1 blue single laser line |
| Рабочее расстояние | Crossing laser lines: 200–400 mm / Parallel laser lines: 250–500 mm / Single laser line: 200–400 mm |
| Одиночная область захвата на минимальном расстоянии | 123 × 130 mm at 200 mm |
| Одиночная область захвата на максимальном расстоянии | 330 × 325 mm at 500 mm |
| Версия Wi-Fi | 6 |
| Вес | 1 kg |
| Размеры | 250 × 250 × 177 mm |
| Рабочая температура | 0 ℃ - 30 ℃ |
| Поддерживаемые форматы | PLY, OBJ, STL, ASC, 3MF, GLTF, FBX |
| Материал | Frame: carbon fiber / Housing: polycarbonate |
| Рекомендуемый размер сканируемых объектов | 0.01 - 4 m |
| Объемная точность измерения (система трекинга) | 0.02 mm + 0.04 mm × L (м) |

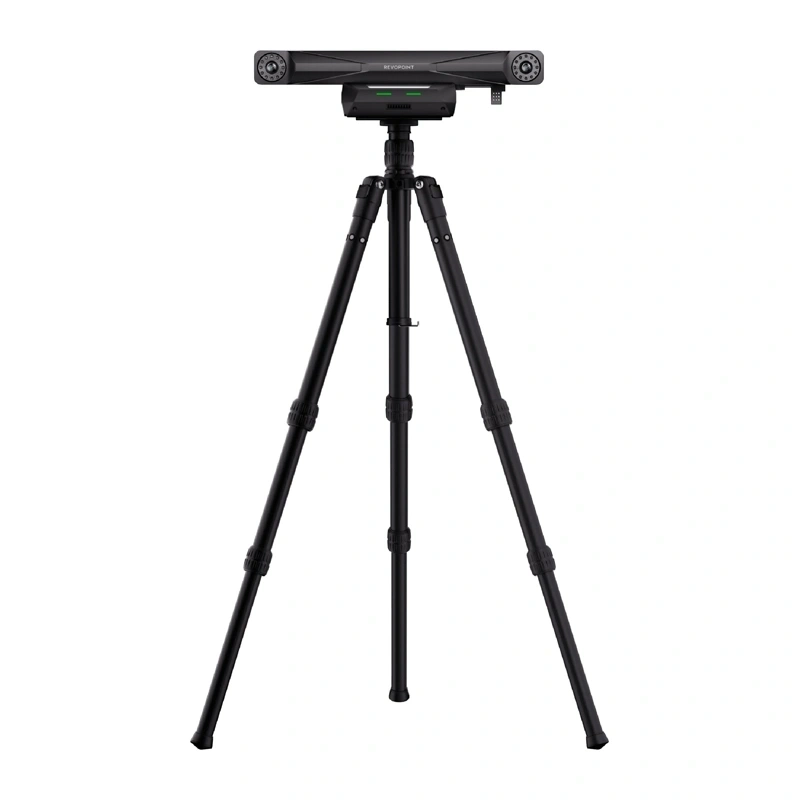

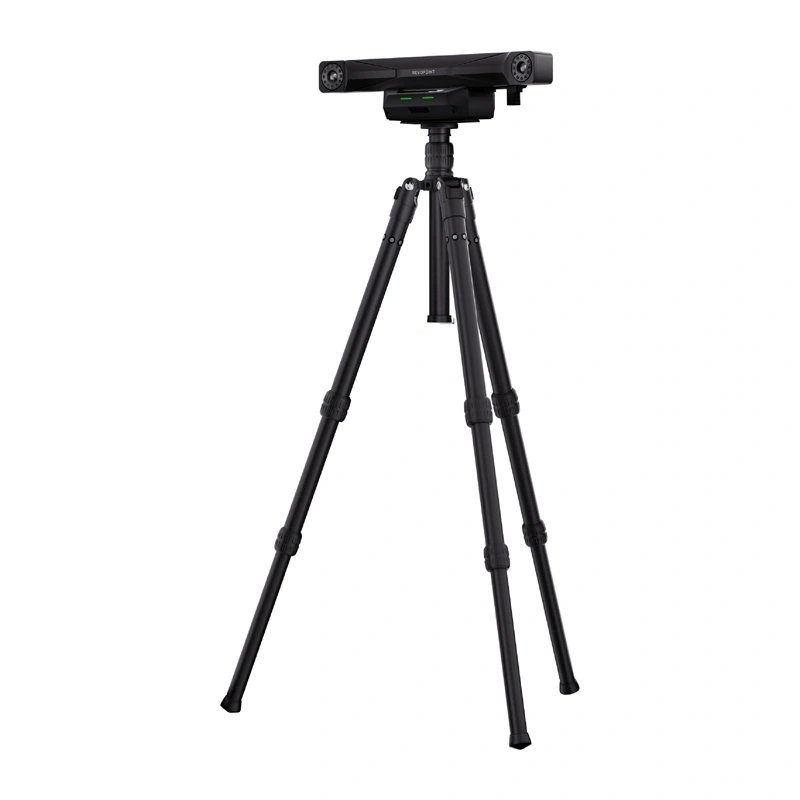

| Рабочее расстояние трекера | 800 mm – 2,500 mm |
| Минимальный размер кадра трекинга | 587 × 569 mm at 800 mm |
| Максимальный размер кадра трекинга | 2,075 × 1,778 mm at 2,500 mm |
| Объем трекинга | 3 m³ |
| Вес трекера | 1.5 kg |
| Размеры трекера | 441 × 111 × 103 mm |
| Диапазон трекинга | NIR |
| Пользовательская калибровка | Manual calibration |
| Поддерживаемые аксессуары | Calibration plate, calibration post, mounting block, battery holder |
| EAN | 6975577882073 |
|---|
Какие режимы лазерного сканирования предусмотрены в Trackit SR?
Сканер оснащен 3 режимами: режим высокой точности (30 перекрестных синих лазерных линий), дальнобойный режим (17 параллельных линий) и режим для глубоких отверстий (1 лазерная линия).
Какие форматы файлов поддерживает устройство?
Поддерживаются форматы PLY, OBJ, STL, ASC, 3MF, GLTF и FBX.
Что входит в комплект поставки?

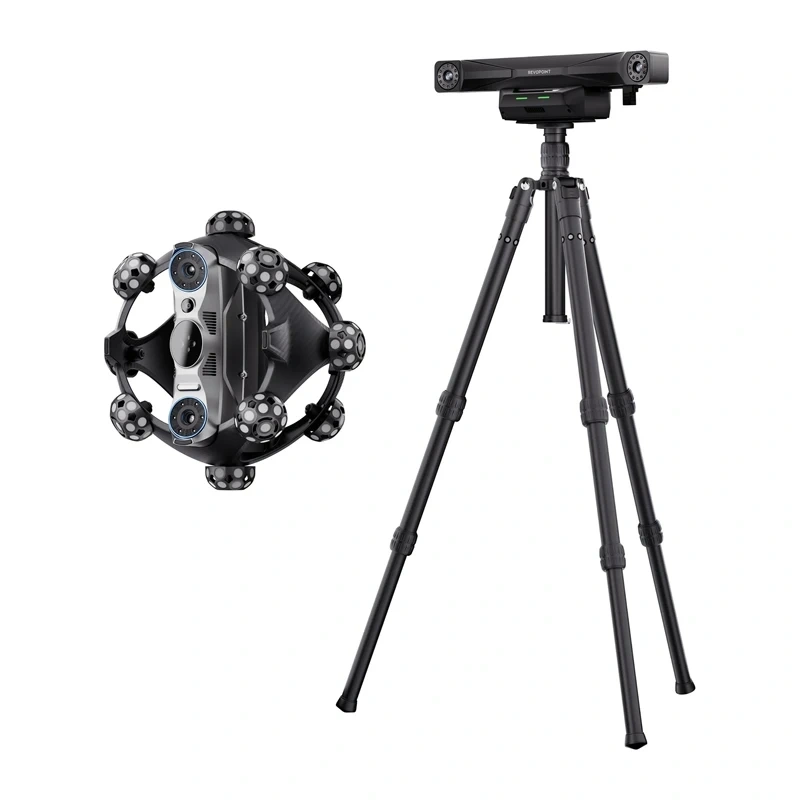

В комплект входят сканер, трекер, 2-осевой подвес с автокалибровкой, штатив, адаптеры, калибровочные пластина и стержень, кабели, кейс для кабелей, 20 магнитных и 200 обычных маркеров, кейс на колесах, 2 аккумулятора и зарядное устройство.
