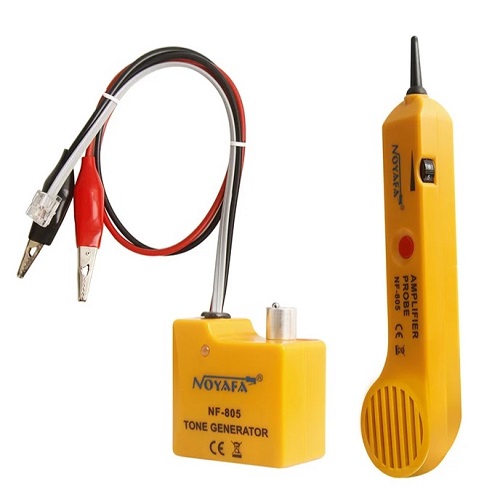

Kabeļu meklētājs un ķēžu testeris ar tonālo ģeneratoru un uztvērēja zondi
Noyafa
| Preces kods: | 192311 |
|---|---|
| Ražotājs: | Noyafa |
| Pieejamība: | Ir piegādātāju noliktavā |
| Gaidīšanas laiks: | 5-10 darba dienas |
| EAN: | 9990000917181 |
Piegādes iespējas uz:
LatviaKabeļu meklētājs un ķēžu testeris ir profesionāls diagnostikas komplekts, kas paredzēts kabeļu trašu izsekošanai, konkrētu vadu atrašanai saišķos, elektrisko ķēžu nepārtrauktības pārbaudei un tālruņa līniju stāvokļa noteikšanai.
Galvenās funkcijas un darbības režīmi

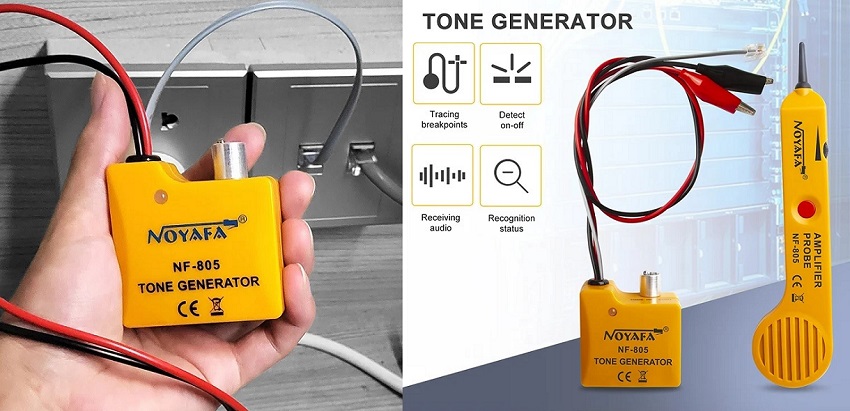

- Signāla ģenerators un induktīvā zonde: tonālais ģenerators padod signālu uz izvēlēto vadu, bet pastiprinātāja zonde to uztver bez tieša kontakta ar vadītāju, ļaujot atrast kabeli bez fiziskas atvienošanas.
- Nepārtrauktības tests (CONT): palīdz atklāt pārrāvumus, īsslēgumus un nepareizus savienojumus ar 10 omu slieksni.
- Kabeļu izsekošana (TONE): atbalsta viena toņa vai divu toņu signālu, kas atvieglo mērķa kabeļa atšķiršanu starp blakus esošajiem vadiem līdz pat 1.5 km attālumā.
- Tālruņa līniju diagnostika: nosaka līnijas stāvokli (brīva, zvana signāls, aizņemta) un pārbauda polaritāti.
Plašs pielietojums un ērta lietošana

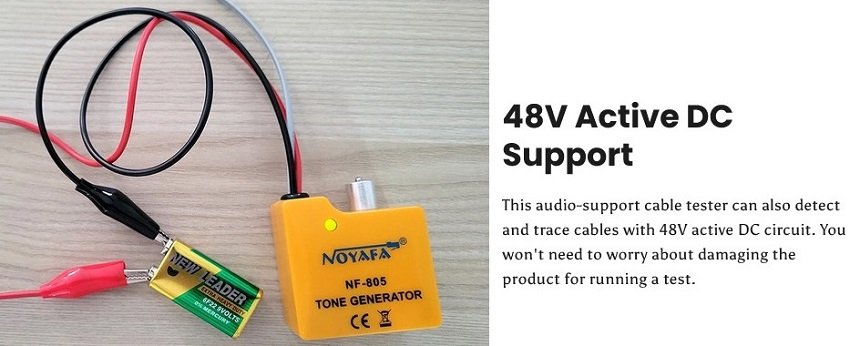

Ierīce ir piemērota bezsprieguma maiņstrāvas elektroinstalācijai, vītajiem pāriem, datu kabeļiem, koaksiālajiem un audio/video vadiem. Tā nodrošina aizsardzību līdz 48 V līdzstrāvas spriegumam. Integrētā austiņu ligzda nodrošina ērtu darbu trokšņainā vidē, savukārt zema baterijas līmeņa indikators laikus brīdina par nepieciešamību nomainīt barošanas elementus.
| Saderīgie kabeļi | Bezsprieguma maiņstrāvas vadi, tālruņa un vītā pāra vadi, visu kategoriju balss un datu kabeļi, standarta viendzīslas un daudzdzīslu vadi |
|---|---|
| Toņa frekvence | 0.6-2 kHz |
| Maksimālais testēšanas attālums | 1.5 km |
| Toņa ģeneratora maks. darba strāva | 20 mA |
| Zondes maks. darba strāva | 70 mA |
| Toņa signāls | Viena toņa / divu toņu signāls |
| Funkciju izvēle | TONE / OFF / CONT (slēdzis) |

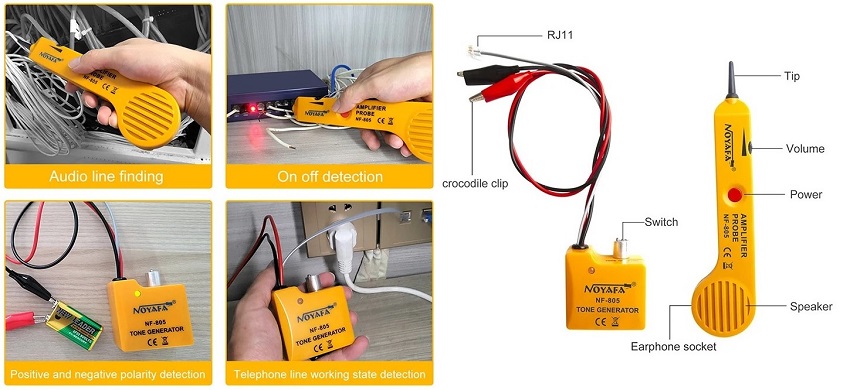

| Toņa ģeneratora savienotāji | RJ11 (6P2C), krokodila spailes |
| Zondes savienotājs | Austiņu ligzda |
| Nepārtrauktības pārbaudes slieksnis | 10 Ohm |
| Maksimālais signāla spriegums | 8 Vp-p |
| Sprieguma aizsardzība | 48 V DC |
| Barošanas avots | 9V DC baterija, Krona (NEDA 1604 / 6F22) (1 gab. ģeneratoram + 1 gab. zondei; nav iekļautas komplektā) |
| Toņa ģeneratora izmēri | 57x56x32 mm |
| Toņa ģeneratora svars | 97 g |
| Zondes izmēri | 235x55x25 mm |
| Zondes svars | 116 g |
| Garantija | 24 mēneši |
Kādas baterijas nepieciešamas ierīces darbībai?
Nepieciešamas divas 9V Krona tipa baterijas (6F22 / NEDA 1604) – viena toņa ģeneratoram un viena uztvērēja zondei. Baterijas nav iekļautas komplektā.
Kāds ir maksimālais kabeļa testēšanas attālums?
Ierīce nodrošina kabeļu izsekošanu un pārbaudi attālumā līdz 1.5 km.
Vai šo testeri drīkst lietot līniju pārbaudei ar aktīvu spriegumu?
Ierīci drīkst izmantot telekomunikāciju līnijās ar aktīvu līdzstrāvas spriegumu līdz 48 V, savukārt maiņstrāvas elektroinstalācijas kabeļiem pirms pārbaudes jābūt atslēgtiem no sprieguma.
